GFG-3沸腾干燥机

一. 概述 GFG型高效沸腾干燥机是为适应GMP医药工程设计,而开发的一种新型、高效型干燥机,它能与摇摆式颗粒机和GHL高效湿法制粒机配套,其具有传统卧式XF型沸腾干燥机更宽的流化...

在线咨询 全国热线
025-8572 5571
产品介绍

10年专注于干燥设备生产/干燥工程解决方案

一. 概述
GFG型高效沸腾干燥机是为适应GMP医药工程设计,而开发的一种新型、高效型干燥机,它能与摇摆式颗粒机和GHL高效湿法制粒机配套,其具有传统卧式XF型沸腾干燥机更宽的流化范围。

二. 工作原理
将干燥的物料(颗粒或细粉)投入干燥器料斗,空气经初中效过滤器过滤后(达到10万级净化要求),经加热(蒸汽或电)升温至干燥所需的温度,然后进入主塔,热空气穿过料斗底部的空气分布板,与被干燥物接触,物料被流化,同时物料与热空气进行传热传质的过程,水份挥发后,由热空气带走的细粉进入上部的除尘室后,由布袋捕集,并由清灰装置重新返回液化室内。

三. 适用范围
² 医药工业上片剂,胶囊,冲剂用颗粒;
² 食品。化工等行业的粗颗粒;
² 干燥时体积发生变化的物料;
具有过湿,发粘或粒度范围分布较广的颗粒。

四、主要性能及特点:
1、PLC编程控制,人机界面中文屏幕显示操作,可输入配方参数,程序自动运行,操作方便,稳定,具备严格的互锁功能,不致产生误操作。系统设有温度、湿度和压力检测、显示和记录功能,进风温度采用PID控制技术进行控制。
2、主机比常规设计加高了20%,使设备处理范围广,能够适应不同的物料干燥,并且保证一定的沸腾高度,以减小布袋除尘器的负荷,同时采用在线气缸自动斗袋气密封式布袋除尘,布袋密封形式为气囊充气密封,密封效果更好,工作时可连续在线自动清灰除尘,并且可设定清灰及间隔时间,以达到良好的清灰效果,确保流化效果;选用防静电布袋,消除运行中的静电产生,使物料不易粘布袋,利于除尘,确保干燥效果,布袋除尘器设有压差显示,布袋出风配有粉尘检测仪,检测布袋漏粉,以及时提醒布袋需要清洗或更换;捕集袋由防静电布制成,采用气囊密封结构;设有升降加紧机构,在清场时,可以将捕集袋降下后再拆卸清洗。
3、系统风量由引风机变频控制,可无级调速风机,以调节系统风量,使设备可用于不同的物料干燥。
4、设备采取密闭圆形结构,无死角,清洗方便迅速,无交叉污染,符合GMP标准要求。
5、设计特殊的分风板,分风均匀,物料沸腾效果好。网板安装形式为快装式结构,方便清洗及维护。

五、规格参数

项    目 机              型
名称 单位 3 5 15 30 45 60 90 120 150 200 300 500
原料容器 容积 L 12 22 45 100 155 220 300 420 550 700 1000 1500
直径 m 0.3 0.4 0.55 0.7 0.86 1 1.1 1.2 1.3 1.4 1.6 1.8
最大生产能力 Kg/批 3 5 15 30 45 60 90 120 150 200 300 500
蒸汽 压强 MPa 0.4~0.6
耗量 Kg/h 10 18 35 60 99 120 130 140 161 180 310 400
风机功率 KW 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45
进风温度 常温-120℃自动调节
操作时间 min/批 30-120(视物料而定)
噪声 Db(A) 风机隔离处理噪音低于75分贝
压缩 压强 MPa 0.6~0.8
空气 耗量 M3/min 0.3 0.3 0.6 0.6 0.6 0.9 0.9 0.9 0.9 1.8 1.3 1.5

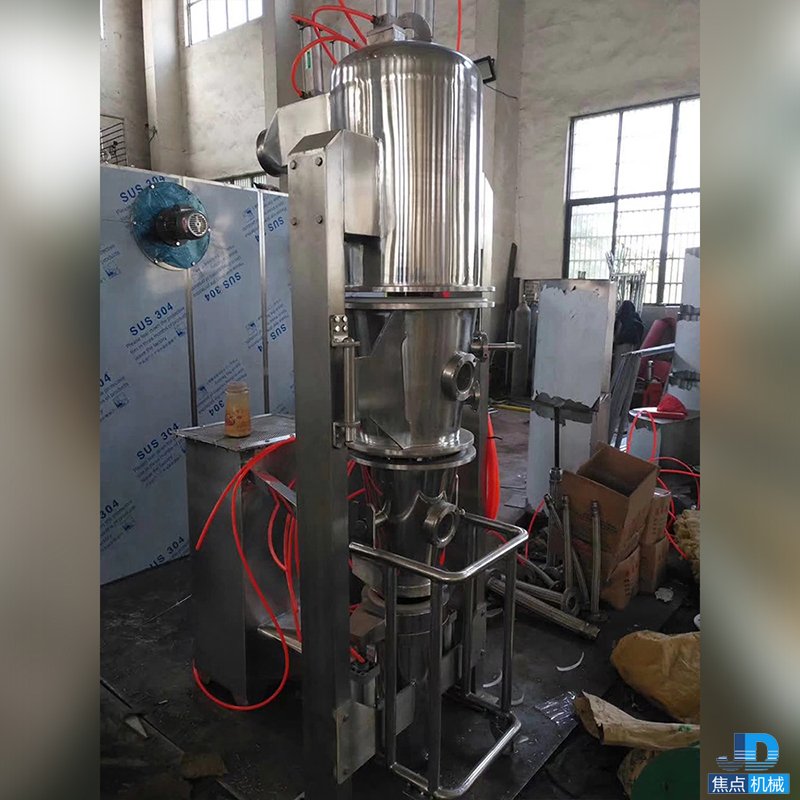

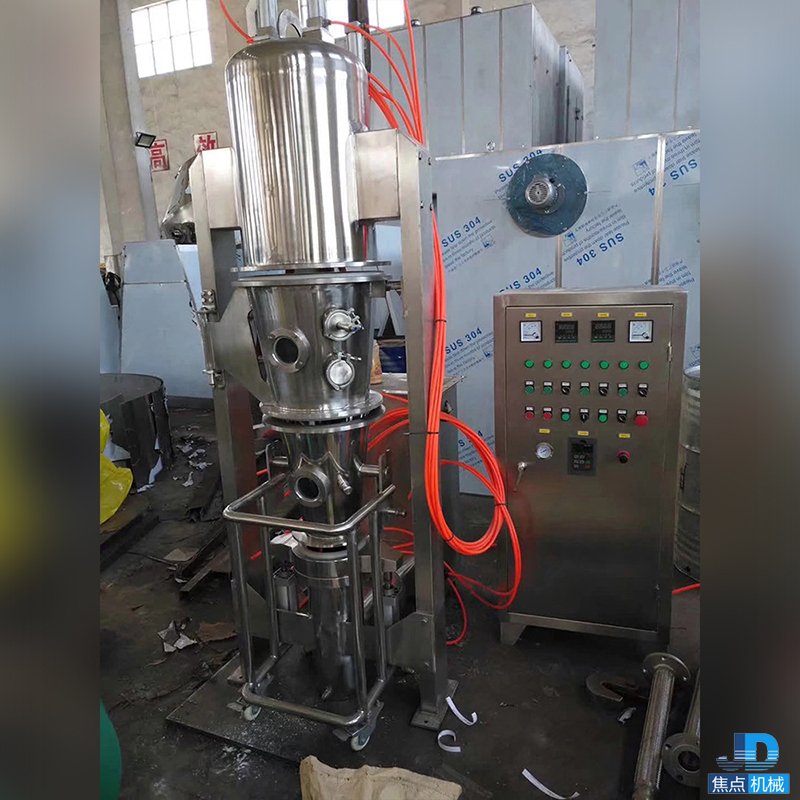

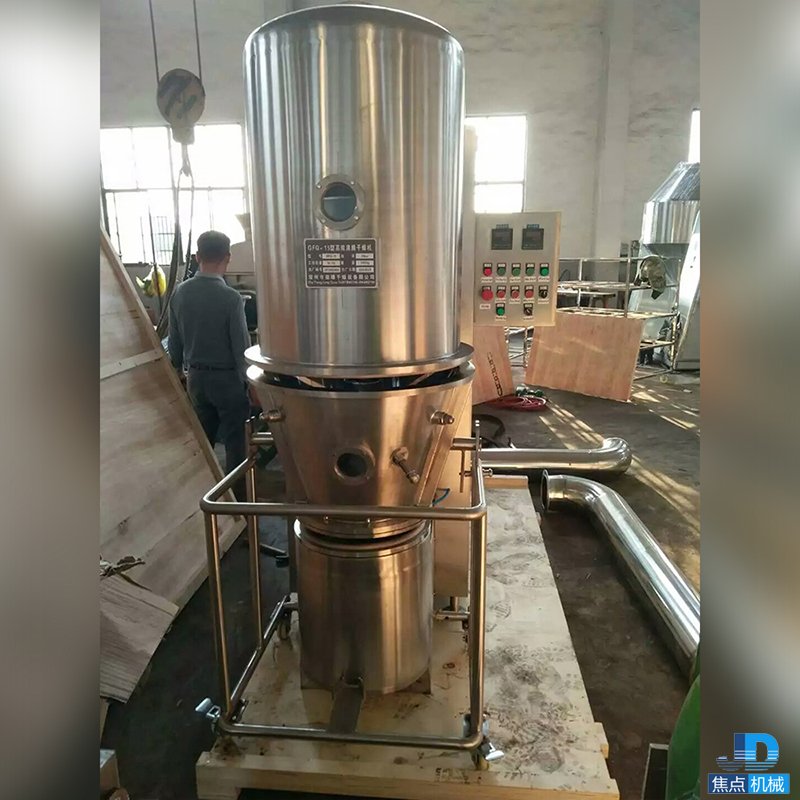

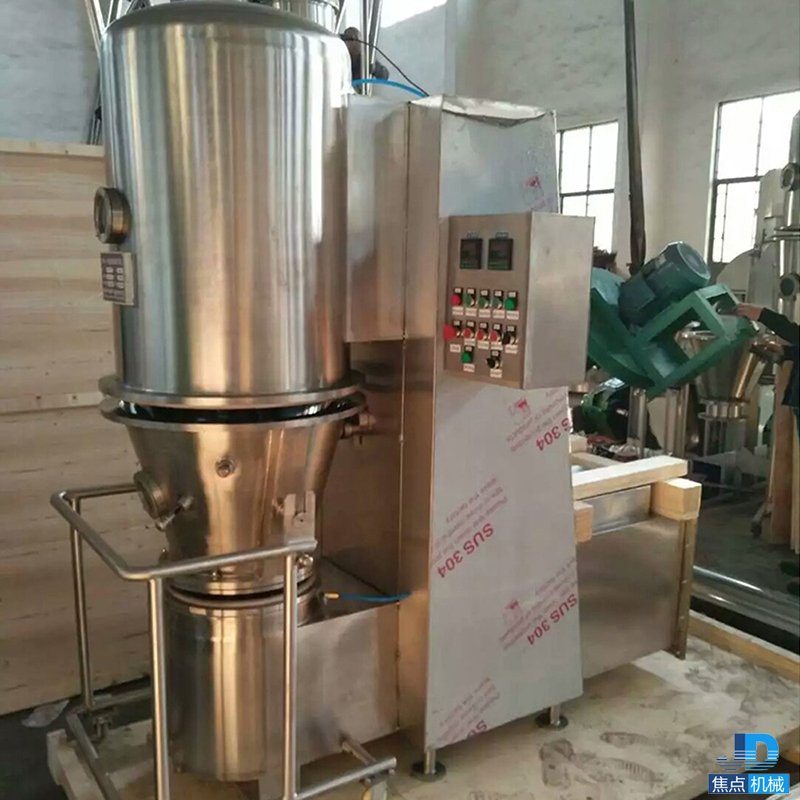

六、产品展示
