二维混合机

一、 设备概述 及应用 : EYH型二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中...

在线咨询 全国热线
025-8572 5571
产品介绍

10年专注于干燥设备生产/干燥工程解决方案

一、设备概述及应用
       EYH型二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动,摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上。
EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位(1000L~10000L)各种粉、粒状物料的混合。

二、设备原理及特点:

       EYH型二维运动混合机的转筒可同时进行二个运动,一个为转筒的自转,另一个为转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混和。
混合筒的出料带有螺旋叶片,使混合机具有混合迅速、混合量大、出产便捷等特点。EYH二维混合机适合所有粉、粒状物料的混合。

三、设备优势:

       1、进料口盖板上设有真空上料接口,可与真空上料机快速连接,实现自动上料,降低了劳动强度,提高了效率,同时也实现了无尘操作,不污染车间环境,符合GMP规范。
       2、混合筒体在转动的同时又作摆动运动,故混合效率高,物料混合均匀性可达99%。
       3、筒体倾斜角度最大为30度,以防止高位加料时出现堵塞现象,同时也便于出产。混合筒内设有出料导向板,出料快捷、彻底、无残料。
       4、出料采用真空蝶阀,操作方便,出料量可控制,无粉尘。
       5、加料端设有台阶与加料平台,面板为不锈钢花纹板,防滑坚固,便于操作人员对设备加料。
       6、电器控制箱密封良好 ,防尘防潮,提高了电器控制的安全性能及使用寿命,设置、操作方便简易。
       7、本设备的筒体采用优质不锈钢制作,支架外包不锈钢,内外均经精密抛光处理,表面光洁易清洗,无死角,符合GMP要求。

四、设备参数及型号:

       参数
 型号
总容积
(L)
有效容积
(L)
生产能力
(kg/次)
筒体工作速度(r/min) 电机功率(KW) 外形尺寸
(长×宽×高mm)
回转高度
(mm)
整机重量
(kg)
旋转速度 摇摆速度 旋转功率 摇摆功率
EYH-100 100 50 30 20 11.5 1.1 0.75 1000×900×1150 1300 190
EYH-300 300 150 90 17 7.5 1.1 1.1 1400×1100×1650 1800 340
EYH-600 600 300 180 15 7.5 1.5 1.1 1800×1250×1850 2000 1200
EYH-800 800 400 240 12 7.5 1.5 1.1 1970×1350×2100 2250 1600
EYH-1000 1000 500 300 12 7.5 2.2 1.5 2040×1390×2180 2320 1750
EYH-1500 1500 750 450 10 7.5 3 1.5 2340×1550×2280 2480 2000
EYH-2000 2000 1000 600 8 5 3 1.5 2540×1670×2440 2590 2600
EYH-2500 2500 1250 750 6 5 4 2.2 2760×1850×2600 2800 3000
EYH-3000 3000 1500 900 6 5 5.5 2.2 2960×1910×2640 2950 3500
EYH-4000 4000 2000 1200 5 3.7 5.5 2.2 3370×2000×2980 3100 4100
EYH-5000 5000 2500 1500 5 3.7 7.5 5.5 3530×2290×3000 3200 5200
EYH-6000 6000 3000 1800 5 3.7 11 7.5 3750×2400×3100 3800 6100
EYH-8000 8000 4000 2400 4 3.7 11 7.5 3950×2540×3650 4050 7900
EYH-10000 10000 5000 3000 3 3.7 15 11 4240×2700×4000 4500 9500
EYH-12000 12000 6000 3600 3 3.7 15 11 4850×2800×4200 4700 11000
EYH-15000 15000 7500 4500 3 3.7 18.5 15 5000×3000×4400 5100 15000
生产能力是按物料堆积比重0.6计算的。具体生产能力,焦点公司可根据客户所提供的物料比重,定制二维混合机的型号。

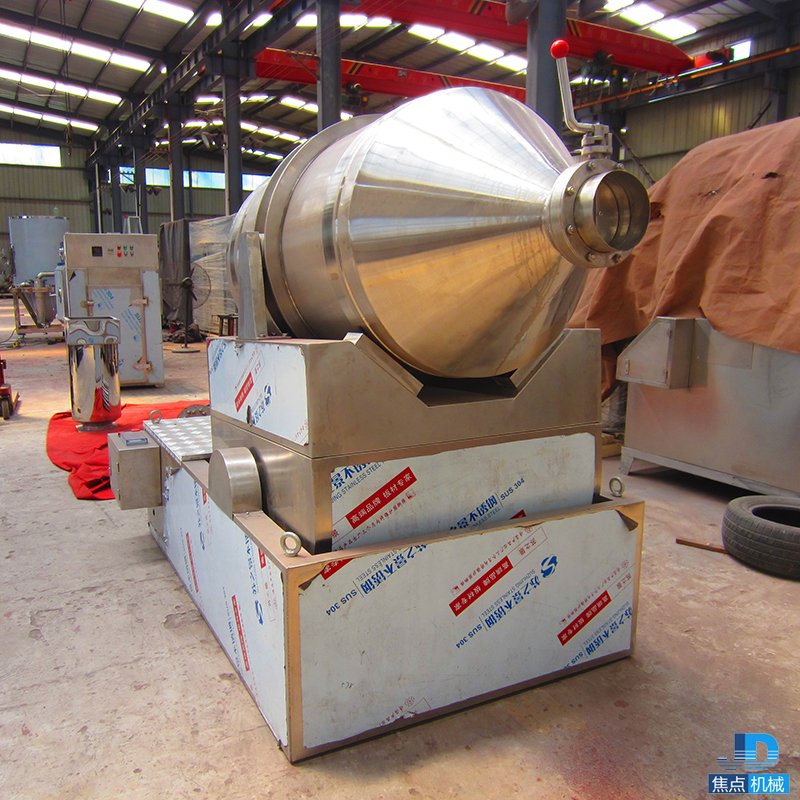

五、产品展示:
