三维混合机

三维运动混合机 一、用途: 三维混合机原名三维摆动混合机,又称振荡式混合机,是目前国内先进的一种粉体混合设备,该机用于制药、化工、轻工、电工、机械、矿冶国防工业及各...

在线咨询 全国热线
025-8572 5571
产品介绍

10年专注于干燥设备生产/干燥工程解决方案

三维运动混合机

一、用途:
   三维混合机原名三维摆动混合机,又称振荡式混合机,是目前国内先进的一种粉体混合设备,该机用于制药、化工、轻工、电工、机械、矿冶国防工业及各科研单位的粉状,颗粒状物料的高均匀度的混合。

二、工作原理:
   三维运动混合机工作原理与传统的回转式混合机不尽相同,它在立方体三维空间上作独特的平移、转动、摇滚运动、使物料在混合筒内处于“旋转流动-平移- 颠倒落体”等复杂的运动状态,即所谓的TURBULA状态; 产生一股交替脉冲,连续不断地推动物料,运动产生的湍动则有变化的能量梯度,从而使被混合的物料中各质点具有不能的运动状态,各质点在频繁的运动扩散中不断的改变自己所处的位置,产生了满意的混合效果。

   物料混合中最忌的有两点:一是混合运动中离心力的存在,它能使不能密度的被混合物料产生偏析; 二是被混合物料成团块状和积聚运动,使物料不能有效的扩散掺和,三维摆动混合机的运动状态克服了上述弊病,它是目前国际上理想的高效能混合设备。

该机混合筒多方运转,物料无离心力作用,无比重偏析及分层,积聚现象,各组分可有悬殊的重量比混合率达99.9%以上,最大装量系数可达0.9(普通混合机为0.4-0.6)。占地面积小,为节能高效混合,该机在运行中由于多向混合,加速了流动和扩散作用,解决了一般混合机因离心力作用所产生的物料比重偏析积紧现象,混合无死角,能有效确保混合物料最佳品质。

三、结构特点:
    该机由机座、驱动系统、三维运动机构、混合筒,变频调速电机,进料口出料口,电器控制系统等组成,与物料直接接触的混合筒采用优质不锈钢材料制造,筒体内壁经精密抛光。
机座:
    该机机座由型号钢制成,外复不锈钢面面析。机座结构合理,能有效的稳定整机,完全符合药品的GMP要求。
驱动系统:
    该机的驱动系统由电机、传动减速系统、变频器、及人机界面PLC控制系统组成传动减速系统,设计简练,传动平稳可靠,变频器能有效地缓冲重载启动的惯性,还能准确的选择停机时料筒的最佳位置,以方便进料或出料。
三维运动机构:
    为使混料筒能在立体三维空间作复杂的平动、转动、摇滚运动,该机设计有独特的主动、从动双轴及二轴端三维运动摇臂结构; 从动轴作柔性设计,使该机运动更加灵活、轻便;调试、维修更加方便。
    Y型三维运动摇臂机构采用全不锈钢材料,并经抛光处理、造型美观,可在10万级100级洁净区域内使用。
混料筒:
     本机混料筒置于两个空间交叉有互相垂直,分别由Y型号三维护运动摇臂连接的主、从动轴之间,混料筒由筒身、正锥台进料端,偏心锥台出料端、进料口及出料装置组成。混料筒采用优质不锈钢精制,其内壁及外壁经抛光处理。筒体气密性好,平面光洁无死角、无残留、易清洗。进料口采用卡箍式法兰密封、操作方便,气密性好。出料采用独特设计的信心锥台,不对称设计更利于物料的均匀混合,放料时,出料口处于混合容器的最低位置,同时将物料放尽。
出料阀采用本厂独特设计的蝶形阀,密封性能好,出料方便,不残留。


四、技术参数:
       参数
 型号
总容积
(L)
有效容积
(L)
生产能力
(kg/次)
电机功率
(KW)
出料口尺寸
(mm)
筒体转速
(r/min)
外形尺寸
(长×宽×高 mm)
整机重量
(kg)
SYH-5 5 4 2.5 0.55 Φ80 0-25 700×1000×1000 150
SYH-15 15 12 7 0.55 Φ80 0-25 700×1000×1000 200
SYH-50 50 40 25 1.1 Φ100 0-8 1000×1400×1200 300
SYH-100 100 80 50 1.5 Φ100 0-8 1200×1700×1500 500
SYH-200 200 160 100 2.2 Φ150 0-8 1400×1800×1600 800
SYH-400 400 320 200 4 Φ150 0-8 1800×2100×1950 1200
SYH-600 600 480 300 5.5 Φ200 0-8 1900×2100×1950 1500
SYH-800 800 640 400 7.5 Φ200 0-8 2200×2400×2300 2000
SYH-1000 1000 800 480 7.5 Φ200 0-8 2250×2600×2600 2500
SYH-1200 1200 960 600 11 Φ200 0-8 2950×2650×2750 3000
SYH-1500 1500 1200 750 11 Φ200 0-8 3100×2850×3000 3500
生产能力是按物料比重0.6计算的。具体生产能力,焦点公司可根据客户所提供的物料比重,定制三维混合机的型号。

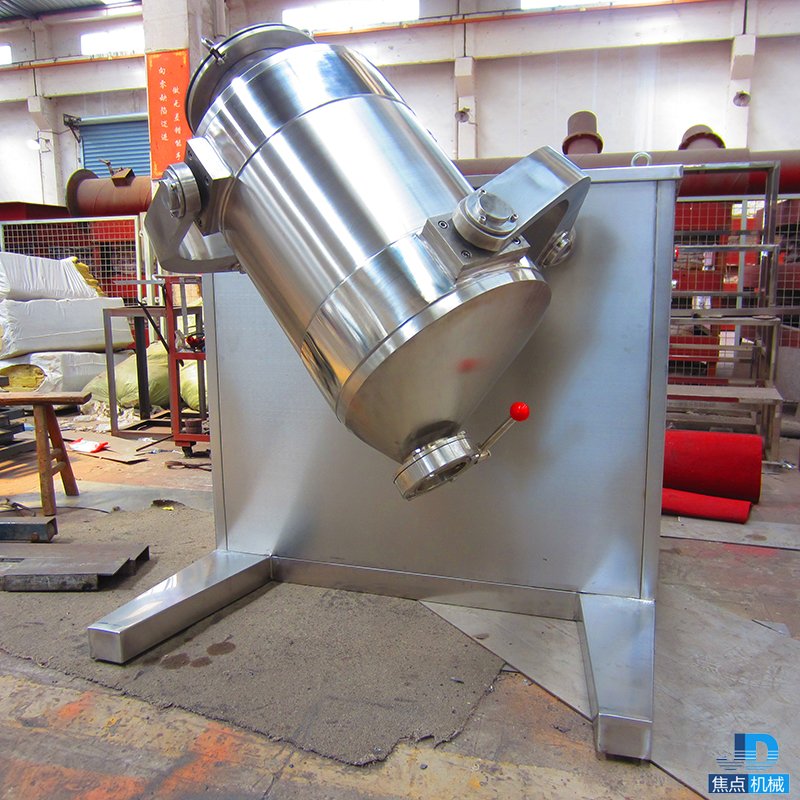

五、产品展示:
