LPG-5喷雾干燥机

一、 原理
       喷雾干燥机设备是一种高效干燥工艺设备，他可以使溶液，乳浊液，悬浮液，熔融液等物料经过喷雾干燥能在几秒钟内蒸发水分，转变为符合生产要求的粉状，颗粒状，空心球状或圆粒状等产品，空气通过加热器转化为热空气进入装置，在干燥室顶部的热风分配器，均匀流入干燥塔内，并成螺旋状转动，同时将料液输送至装置在干燥机顶部的雾化器，再将料液喷成较小的雾状滴液，使料液和热空气并流接触，水分迅速蒸发，在短的时间内干燥成成品。成品连续的由干燥塔底部管道输送到旋风分离器回收，废气由引风机排出。

二、 设备结构阐述
       1、高速离心喷雾干燥机设备主要为：塔体、塔架、加热器、送风机、耐高温过滤器、输送管道、旋风分离器、引风机、喷雾机、塔内气扫装置、集中收料、旋风除尘、尾气排放、电控等组成。本设备是针对中药提取液的特点，专门设计制造的植物提取液和中药浸膏喷雾干燥专用机组。结合国内外先进的同类干燥技术及公司技术人员长期积累的实践经验进行的专业制作，设备具有以下特点。
       ①塔内采用气扫清粉系统，防止物料干粉长时间粘壁现象，使物料被快速回收。（如遇含糖量高的物料，容易粘壁，本公司可设计成夹套风冷式，防止粘壁）
       ②热风窝壳：采用螺旋线方式的结构，大大的增强了热风与物料液滴的热置换，做到分配器两边均有导风结构，以控制热风入塔时的切向角度。内侧风向机构增加热风旋转，强化该段热风对雾化料膜的剪切力，使得热风与料液充分的接触，强化两者之间的换热换质过程。
       ③干燥机配置高速电动雾化器，高转速1800-24000转每分钟（变频器控制调速）用料为304不锈钢材质，该雾化器具有转速稳定，工作效率高，适用于长时间连续工作，喷雾盘为特种设计，雾化器冷却方式为水循环。
       ④高效旋风分离器采用国先进技术，提高了产品回收率（如物料特殊，可根据物料的性质，特别设计配套冷却除湿机，除湿冷却输送技术配合涡流集粉技术，将物料湿度迅速降低，防止物料结块并有利于包装，普通物料不需要）。
       ⑤干燥机还设计了塔内照明装置及观察清洗门和人孔，方便操作人员观察和客户参观。
       ⑥全部管道采用快装方式设计，方便设备的组装拆卸和清洗。
       2、空气加热净化及加热系统
       ①由初效、高温高效空气过滤器、加热室、电加热器等组成。
       ②电加热器均为不锈钢304材质，电加热自动控制温度，其热效率高，输出热量稳定，控制精度高。
       ③空气过滤器分为初效和高温高效两级过滤，过滤等级H13，过滤精度0.3μm，符合GMP要求。
       3、投料系统
     ①投料系统采用模糊控制，实现进料速度与出口系统温度自动匹配，避免温度波动时对物料干湿度影响，使成品水分含量保持在需要的水平，从而保证成品品质。
     ②莫诺泵采用了变频技术，4-20MA信号输入，自动匹配出风温度。管道阀门件为304不锈钢材质，洁净卫生。
       4、其它辅助系统
     产品配件均为知名厂家供应，性能可靠，部分管道考虑了一定的角度设计，采用压制内光洁不锈钢管，避免结料、堵料和局部阻力过大影响物料输送现象。
       5、控制系统
      ①主控采用PLC程序，品牌自选，保证设备的操作系统持续运转平稳，温度采用PLD控制。
       ②控制系统采用PLC+触摸屏控制，具有报警功能，并设有三级用户管理（操作员、班组管理人员、设备管理人员）。

三、 应用范围
       化学制品：聚合氯化铝、分散染料、活性染料、有机催化剂、白炭黑、洗衣粉、硫酸锌、二氧化硅、偏硅酸钠、氟化钾、碳酸钙、硫酸钾、无机催化剂、各种废液等。
       食品：氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、咖啡、茶、葡  萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等
  陶瓷：氧化铝、氧化锆、氧化镁、氧化钛、钛化镁、陶土、瓷土、各种铁氧体及金属氧化物等

四、 规格参数

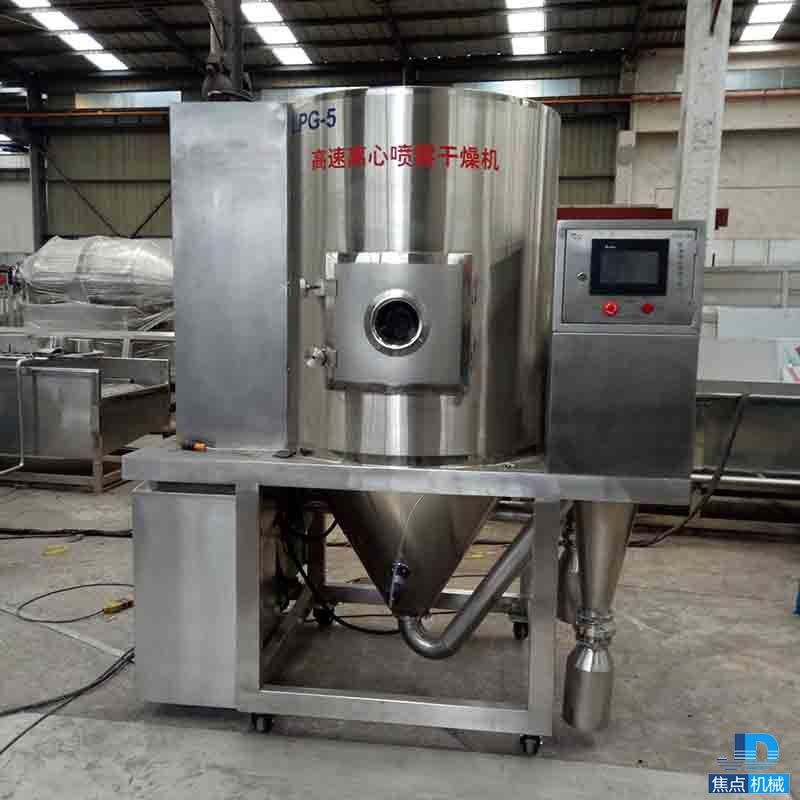

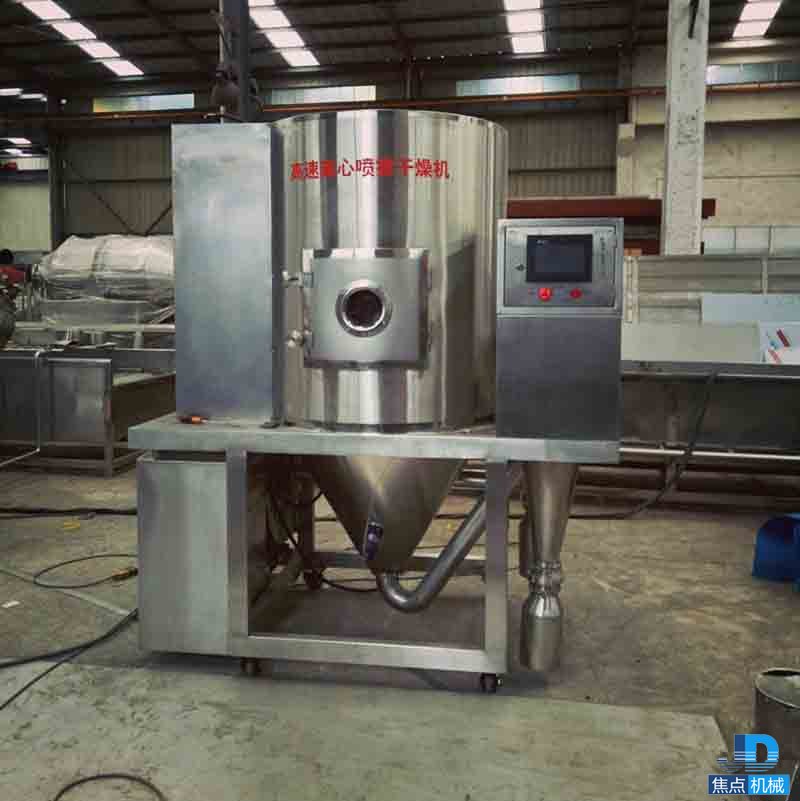

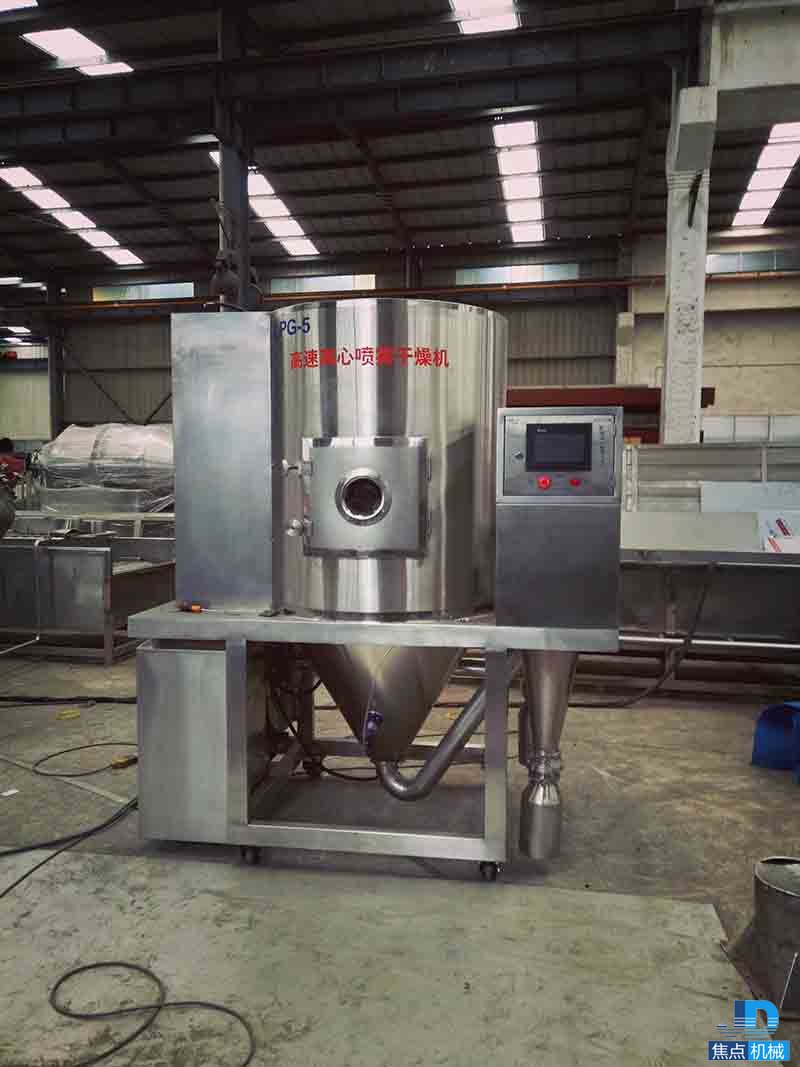

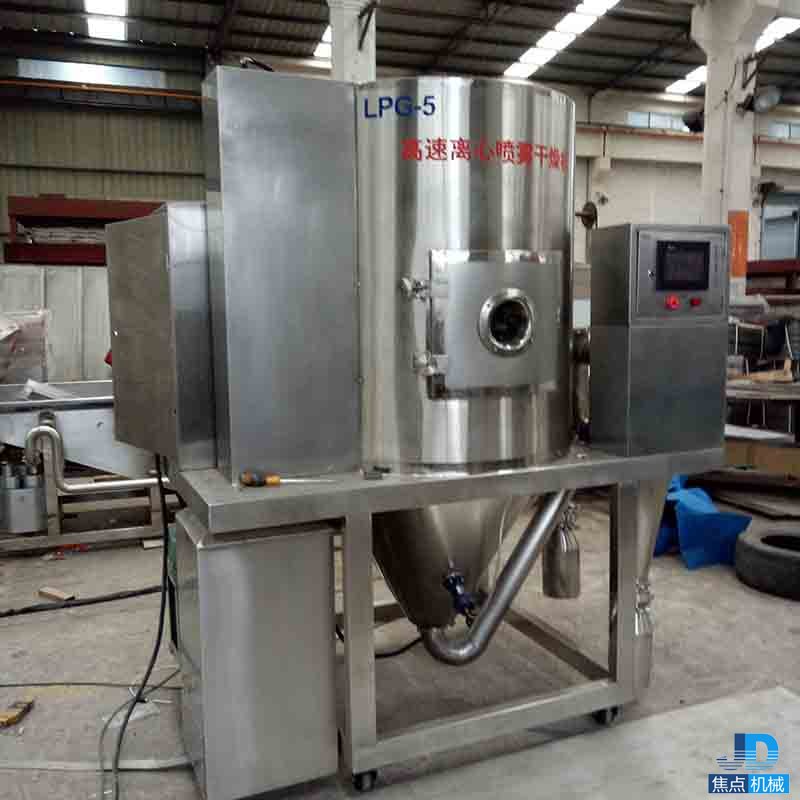

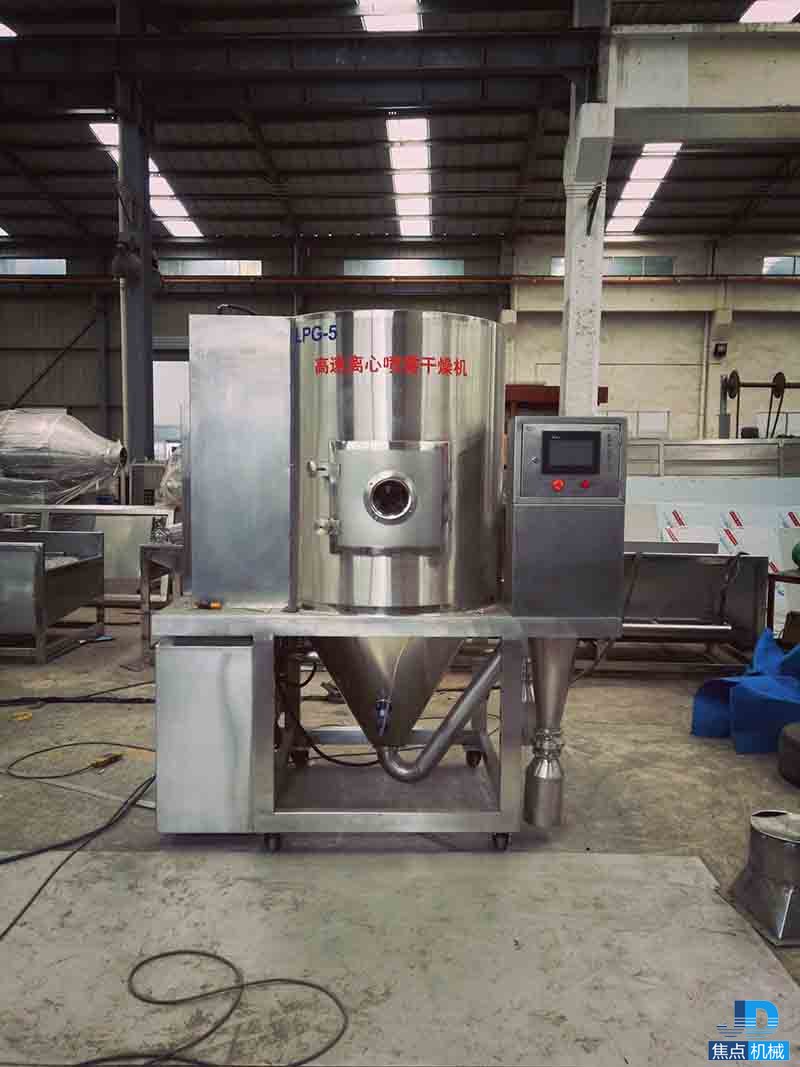

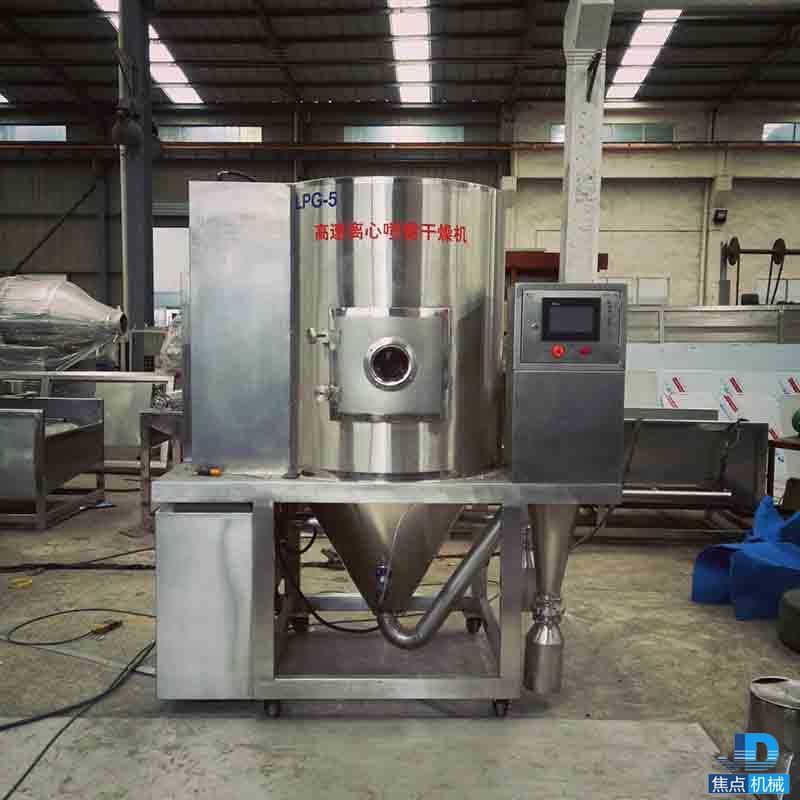

五、产品展示
