双锥混合机
一、用途:
本机为高效混合设备,可用于制药,化工、轻工、机械电子,矿治,国防工业,农牧业,科研等企业单位的,粉状,粒状物料的高均匀度混合,物料在混合过程中无离心力作用,无比重偏析及分层,积聚现象,各组份可在悬珠的重量配比下均匀混合,装料系数可达到40%以上,不能超过60%,本机混合流动性较好。
二、结构特点及性能:
本机结构由双锥桶体,支架,人孔,放料阀,传动电机,支架外壳,电器控制系统,使物料达到非常均匀的混合,这结构上的合理新颖,是一般混合机所不能达到的。适用于食品、药品、农药、氧化锌、洗涤剂、兽药、复合肥、饲料、石油、冶金矿山、建材工业、涂料、染料、顏料、助剂、碳酸钙、生物、陶瓷、化工、香精香料、鸡精、调味品、茶叶、粮食类、淀粉、植物纤维、奶粉、可可粉、面粉、咖啡、葡萄糖等行业使用。
三、结构特点:
1、本设备采用结构新颖的锥形筒体,较为一般混合效果好。
2、结构精巧,外形美观,能运用建筑高度四米车间内使用。
3、物料混和时,没有机械挤压和强烈磨损,能保持物料颗粒完整,出料方便,换品时清洗方便。
4、设有自动定时装置,可设定0~60分钟自动停止。
5、采用不锈钢蝶阀放料,混合过程在封闭状态中进行无粉尘泄漏和飞扬现象出现。
6、采用重力扩散原理混合,对物料的压馈小,不会对物料产生剪切粉碎。
7、筒体采用优质不锈钢制作,内外壁都经抛光处理,混合过程中对物料无污染,功耗小,清洗方便。
8、操作简单,容易清洗,适合G.M.P食品、药厂使用。
9、大容积的混合机可配置上料系统或上料平台,提高工作效率和改善工作环境。
四、使用说明:
1、设备在现场装置。调整水平,使桶体回转灵活。
2、整机使用前变速箱应加齿轮油。
3、打开进料口,开始进料。
4、启动电源开始运作。
五、主要技术参数:
型号 | 料筒全容积 (L) | 装量系数 (1/2) | 电机功率 (kw) | 外型尺寸 (长×宽×高)(mm) | 整机重量 (Kg) |
SZ-10 | 10 | 0.5 | 0.37 | 800×300×600 | 100 |
SZ-20 | 20 | 0.5 | 0.55 | 980×400×850 | 180 |
SZ-50 | 50 | 0.5 | 0.75 | 1350×500×1100 | 380 |
SZ-100 | 100 | 0.5 | 1.1 | 1580×650×1350 | 550 |
SZ-200 | 200 | 0.5 | 1.5 | 1800×750×1650 | 680 |
SZ-300 | 300 | 0.5 | 2.2 | 2050×850×1850 | 800 |
SZ-400 | 400 | 0.5 | 3 | 2300×950×1850 | 1000 |
SZ-500 | 500 | 0.5 | 3 | 2400×1050×2100 | 1200 |
SZ-800 | 800 | 0.5 | 4 | 2500×1200×2300 | 1400 |
SZ-1000 | 1000 | 0.5 | 4 | 2800×1500×2500 | 1800 |
SZ-2000 | 2000 | 0.5 | 5.5 | 3400×1600×2700 | 2100 |
SZ-3000 | 3000 | 0.5 | 7.5 | 3500×1680×2900 | 2400 |
SZ-4000 | 4000 | 0.5 | 11 | 3600×1800×3100 | 2600 |
SZ-5000 | 5000 | 0.5 | 15 | 3900×1900×3300 | 2800 |
SZ-6000 | 6000 | 0.5 | 15 | 4100×2000×3500 | 3000 |
SZ-8000 | 8000 | 0.5 | 18.5 | 4300×2200×3700 | 4000 |
六、保养维护:
高速混合机在使用时,应制定保养规程,除按一般设备维护规则外,尚须注意下列事项:
1、高速混合机初次运转10小时后,应全面检查,必要时各联接部位须拧紧一次。
2、高速混合机初次运转10小时后,应检查三角皮带拉紧程度,当调节拉紧丝杠时将三角带均匀拉紧后,须将电机座板锁紧螺栓拧紧,防止松动。
3、高速混合机各部须保持清洁,特别是混合容器内壁和排料孔内换料进应清扫干净,设备长时间不用应将内壁和排料部分涂抹防锈油脂。
4、高速混合机需经常检查,定期检修,易损零件损坏时,须及时修理、更换。
5、电器设备应进行定期检查,特别是加热器,发现损坏应及时更换。
七、型号参数
参数 型号 | 总容积 (L) | 有效容积 (L) | 生产能力 (kg/次) | 电机功率 (KW) | 出料口尺寸 (mm) | 回转高度 (mm) | 筒体转速 (r/min) | 外形尺寸 (长×宽×高 mm) | 整机重量 (kg) |
SH-10 | 10 | 4 | 2.5 | 0.37 | Φ100 | 700 | 12 | 800×300×600 | 100 |
SH-20 | 20 | 8 | 5 | 0.55 | Φ100 | 900 | 12 | 980×400×850 | 180 |
SH-50 | 50 | 20 | 12 | 0.75 | Φ100 | 1200 | 12 | 1350×500×1100 | 380 |
SH-100 | 100 | 40 | 25 | 0.75 | Φ100 | 1600 | 12 | 1580×650×1350 | 550 |
SH-200 | 200 | 80 | 50 | 1.1 | Φ100 | 1700 | 12 | 1800×750×1650 | 680 |
SH-300 | 300 | 120 | 75 | 1.5 | Φ100 | 1850 | 12 | 2050×850×1850 | 800 |
SH-400 | 400 | 160 | 100 | 1.5 | Φ100 | 2100 | 8-10 | 2300×850×1900 | 1000 |
SH-500 | 500 | 200 | 120 | 1.5 | Φ150 | 2250 | 8-10 | 2400×1050×2100 | 1200 |
SH-800 | 800 | 320 | 200 | 2.2 | Φ150 | 2300 | 8-10 | 2500×1200×2300 | 1400 |
SH-1000 | 1000 | 400 | 250 | 3 | Φ150 | 2700 | 8-10 | 2800×1500×2500 | 1800 |
SH-2000 | 2000 | 800 | 400 | 4 | Φ200 | 2900 | 8-10 | 3400×1600×2700 | 2100 |
SH-3000 | 3000 | 1200 | 750 | 5.5 | Φ200 | 3200 | 7 | 3500×1680×2900 | 2400 |
SH-4000 | 4000 | 1600 | 1000 | 7.5 | Φ250 | 3400 | 6 | 3600×1800×3100 | 2600 |
SH-5000 | 5000 | 2000 | 1200 | 11 | Φ250 | 3700 | 6 | 3900×1900×3300 | 2800 |
SH-6000 | 6000 | 2400 | 1500 | 15 | Φ250 | 3900 | 6 | 4100×2000×3500 | 3000 |
SH-8000 | 8000 | 3200 | 2000 | 18.5 | Φ250 | 4100 | 6 | 4300×2200×3700 | 4000 |
生产能力是按物料比重0.6计算的。具体生产能力,焦点公司可根据客户所提供的物料比重,定制双锥混合机的型号。欢迎来电咨询 |

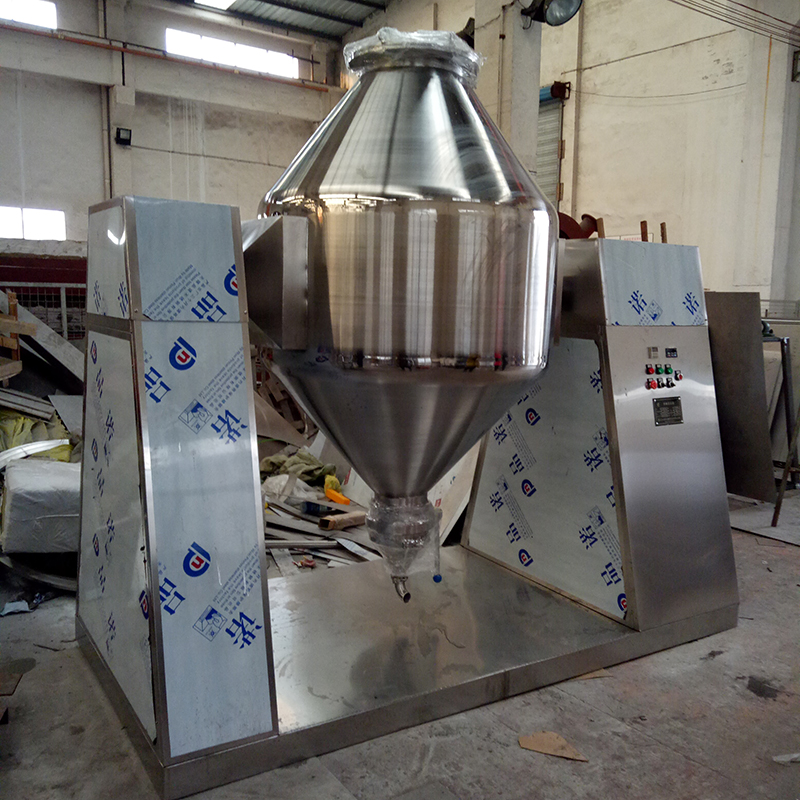

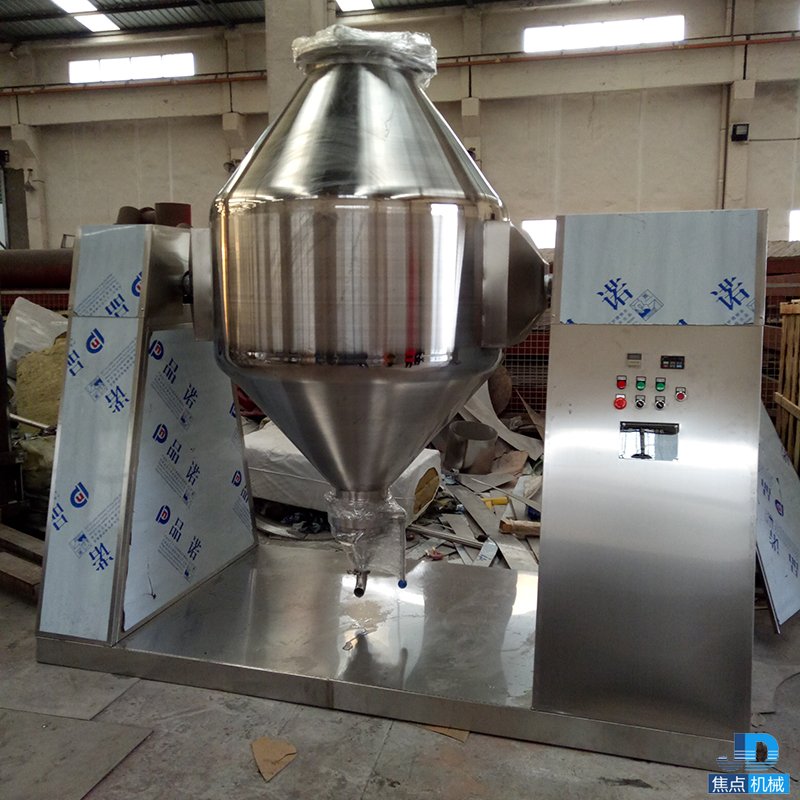

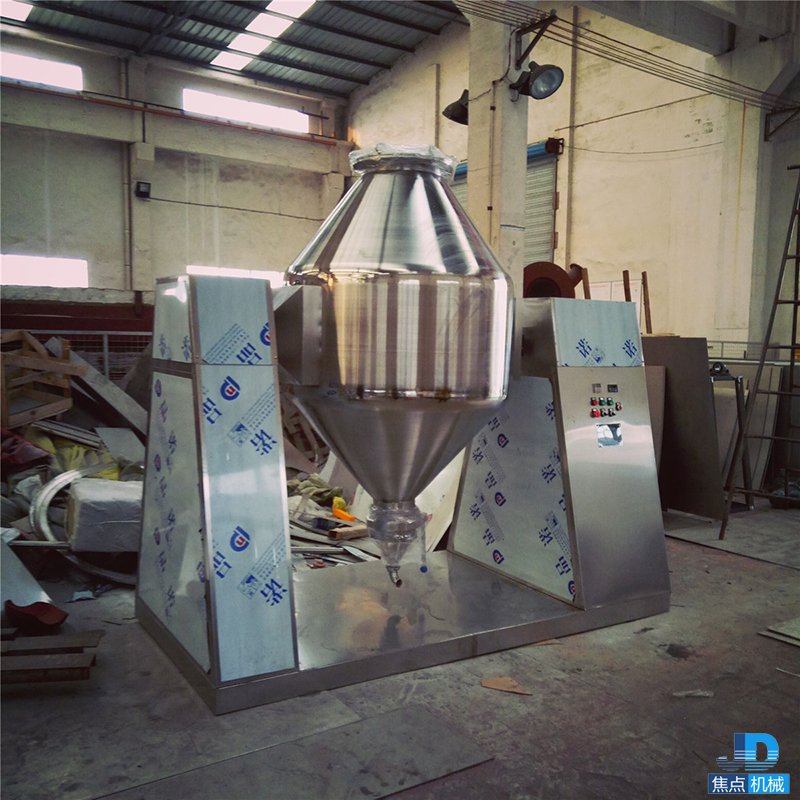

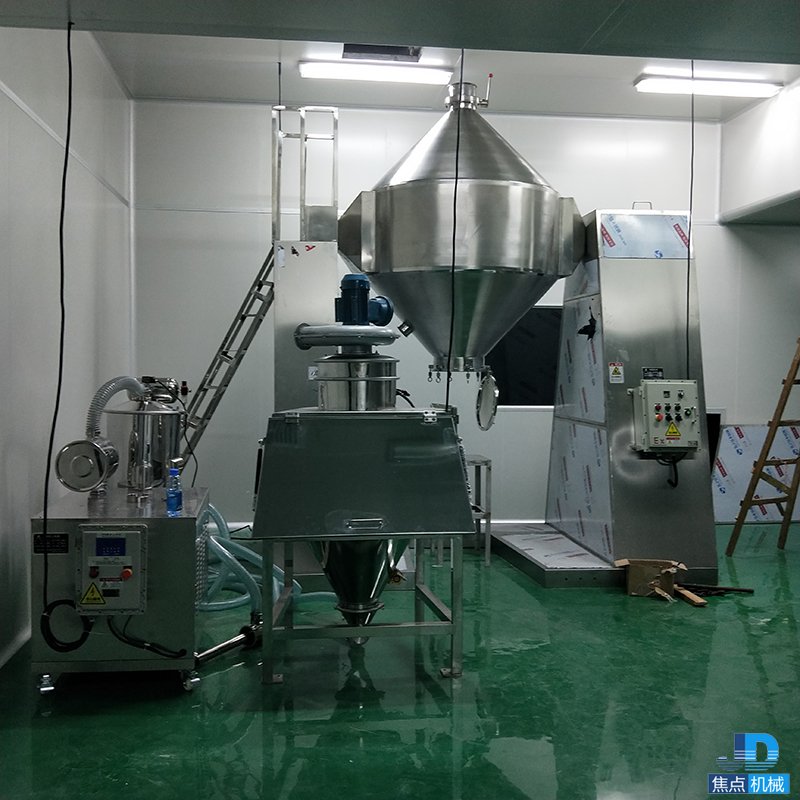

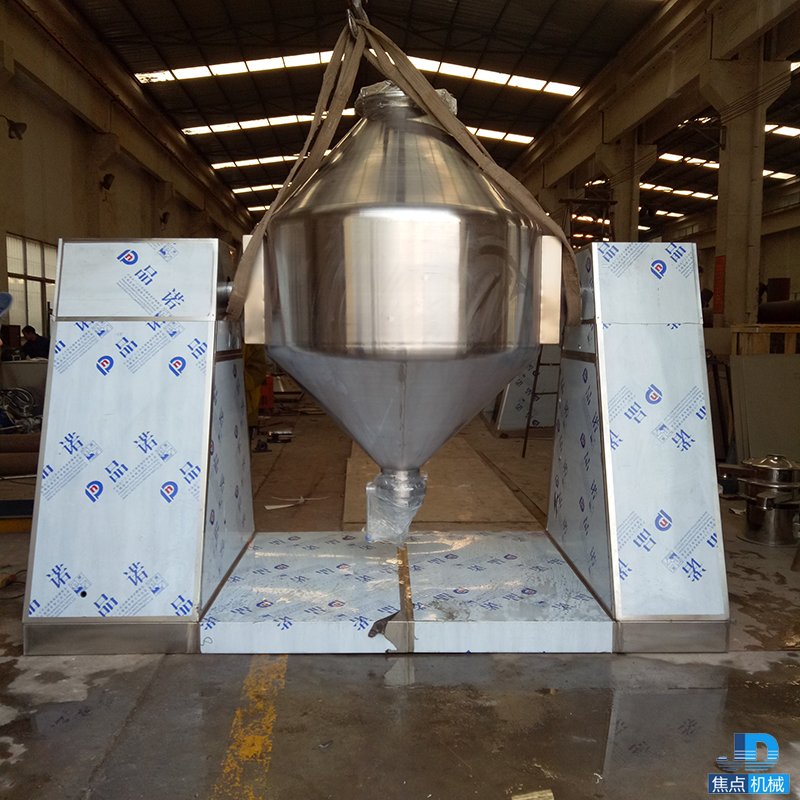

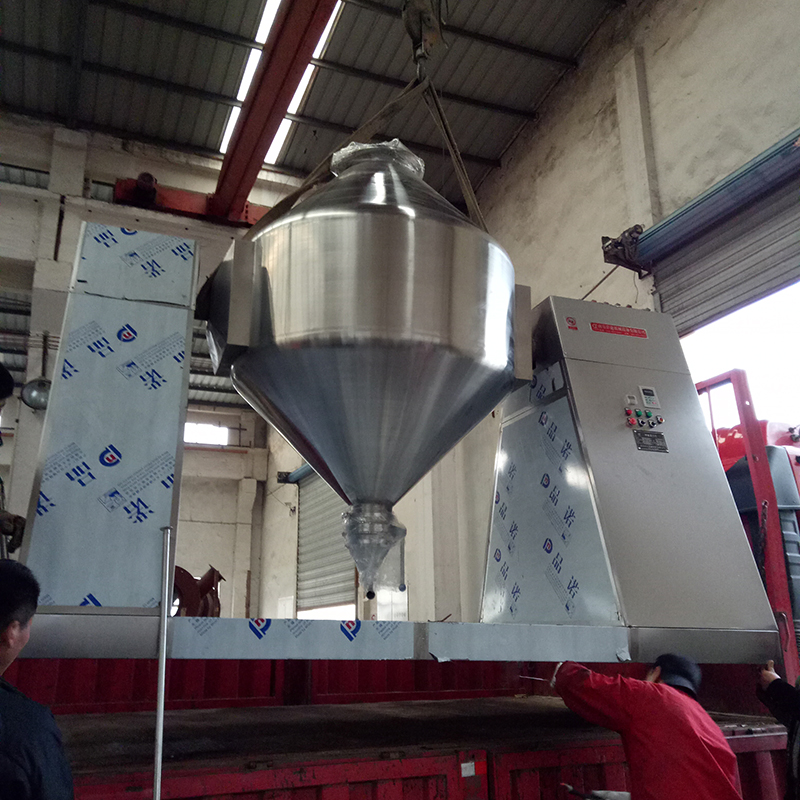

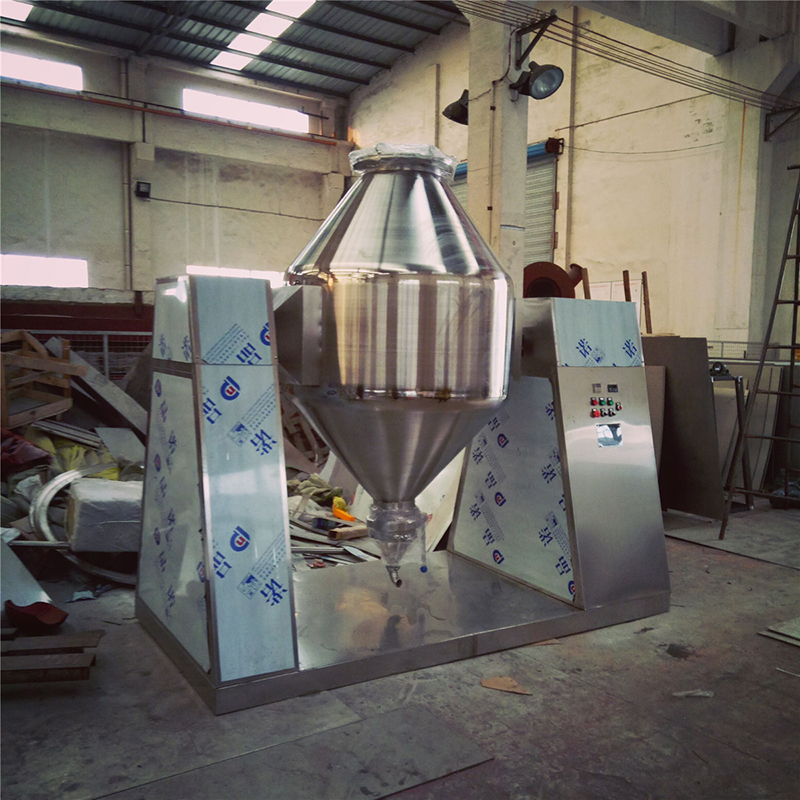

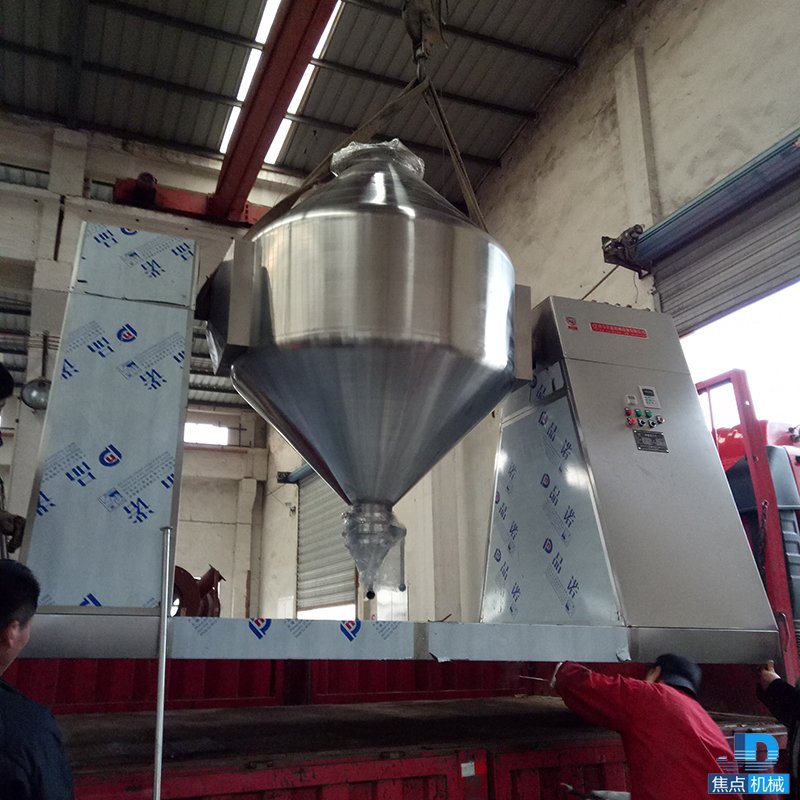

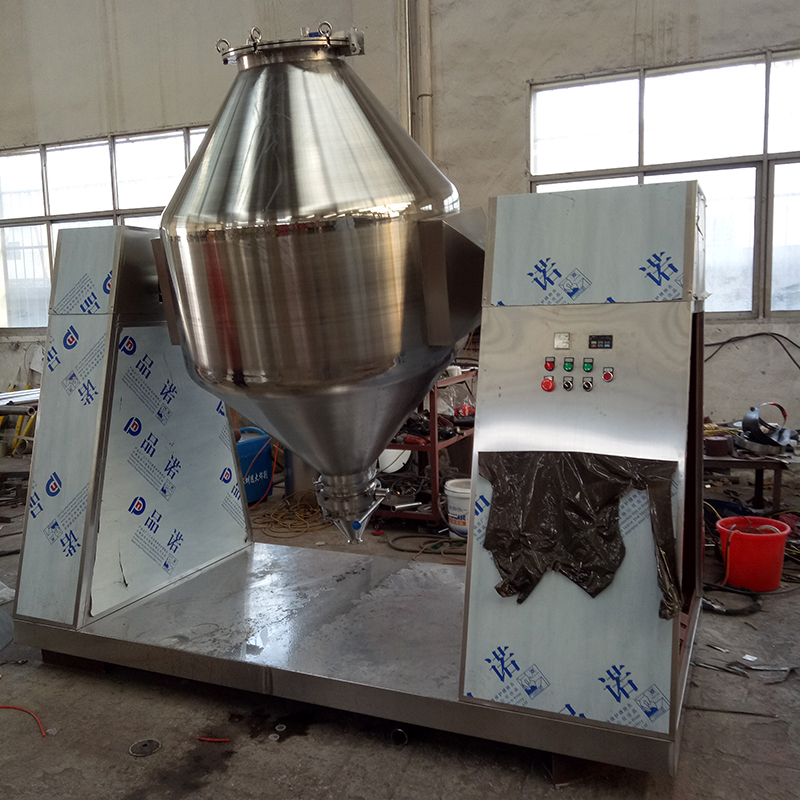

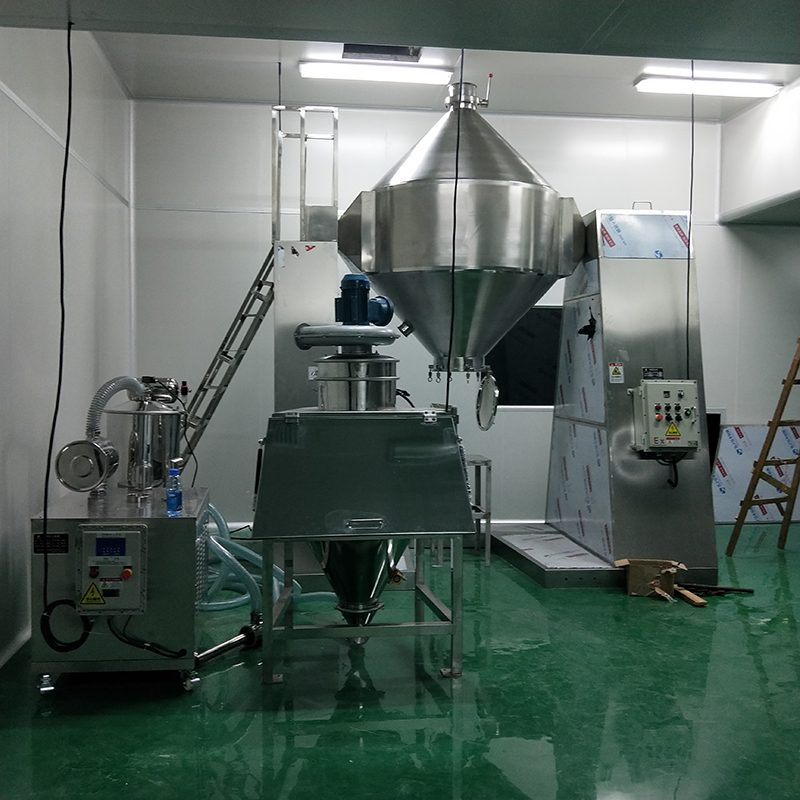

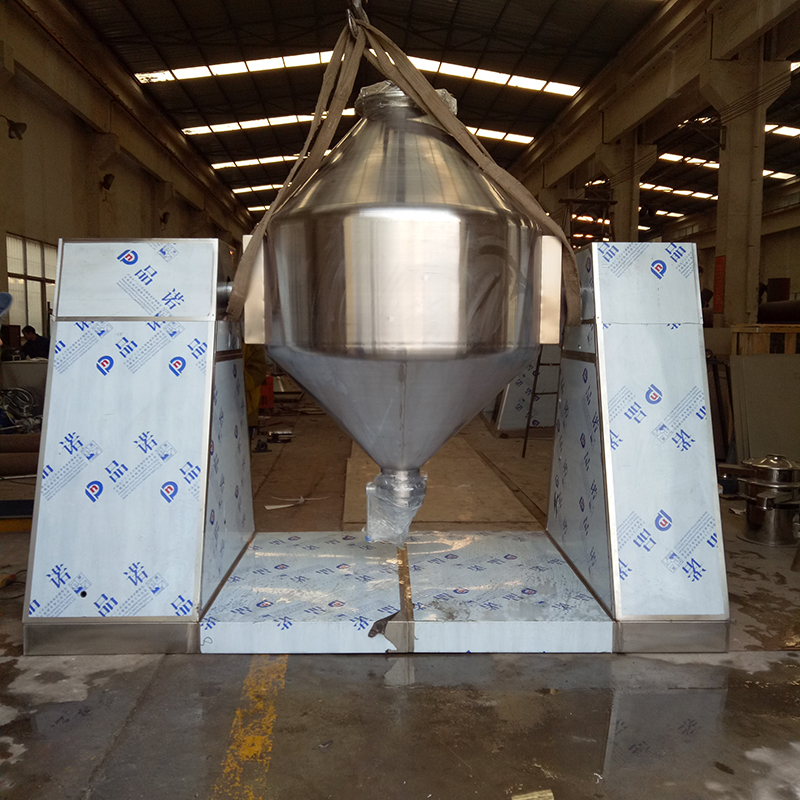

八、产品展示
